開關量

開關量只有兩種狀態：“0”“1”，包括開入量和開出量，反映的是狀態。常為通斷信號，無源信號，電阻測試法為電阻0或無窮大；開關量主要指開入量和開出量，是指一個裝置所帶的輔助點，例如變壓器的溫控器所帶的繼電器的輔助點（變壓器超溫后變位）、閥門凸輪開關所帶的輔助點（閥門開關后變位），接觸器所帶的輔助點（接觸器動作后變位）、熱繼電器（熱繼電器動作后變位）。

這些點一般都傳給PLC或綜保裝置，電源一般是由PLC或綜保裝置提供的，自己本身不帶電源，所以叫無源接點，也叫PLC或綜保裝置的開入量。破碎機中有溫度開關、壓力開關、浮子開關均為開關量。

數字量

數字量由多個開關量組成。如三個開關量可以組成表示八個狀態的數字量。數字量：有0和1組成的信號類型，通常是經過編碼后的有規律的信號。和模擬量的關系是量化后的模擬量。最基本的數字量就是0和1，最基本來說即指反映到開關上就是指一個開關的打開（0）或閉合（1）狀態，開關量是無源的，即它需要裝置輸出電源對它進行檢測（這也就是裝置的開入量，如綜保裝置的非電量輸入即是一個外部提供的開入量）；也可以用0和1進行編碼，編成各種通訊碼。例如：用電子電路記錄從自動生產線上輸出的零件數目時，每送出一個零件便給電子電路一個信號，使之記1，而平時沒有零件送出時加給電子電路的信號是0，所在為記數。可見，零件數目這個信號無論在時間上還是在數量上都是不連續的，因此他是一個數字信號。最小的數量單位就是1個。

在破碎機中，有數齒器、慣性停車時間、轉速都是類似的數字量。

模擬量

模擬量是連續的量，數字量是不連續的。在時間上或數值上都是連續的物理量稱為模擬量。把表示模擬量的信號叫模擬信號。把工作在模擬信號下的電子電路叫模擬電路。

模擬量即指經PT、CT等傳送過來的電壓、電流、頻率等電量信號；例如壓力傳感器經壓力變送器、液位傳感器經液位變送器、流量傳感器經流量變送器、熱電偶或熱電偶經溫度變送器等傳送過來的4-20mA（電Ⅲ型儀表）信號等就是模擬量。例如：熱電偶在工作時輸出的電壓信號就屬于模擬信號，因?yàn)樵谌魏吻闆r下被測溫度都不可能發生突跳，所以測得的電壓信號無論在時間上還是在數量上都是連續的。而且，這個電壓信號在連續變化過程中的任何一個取值都是具體的物理意義，即表示一個相應的溫度。在破碎機中，有壓力變送器、溫度變送器、流量變送器、料位變送器等。

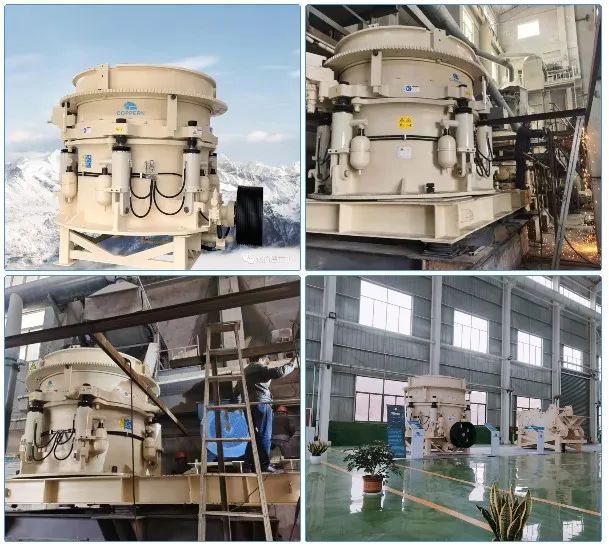

魁伯恩重工在礦山領域有20年的服務與制造經驗，其產品包括破碎篩分設備以及其他同類設備的備件及磨耗件?？髟跒榇蠹曳窒韺I(yè)知識的同時，也愿大家與我們共同學習和進步。如果您在本篇文章上有不同的看法，歡迎來電?？髌诖c您的探討。熱線電話：13193153399。
